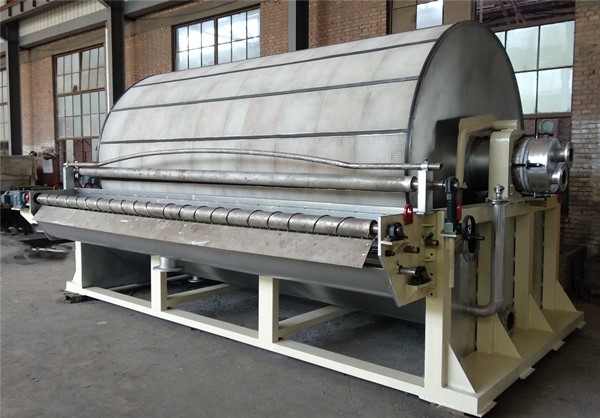

设备结构及工作原理: 折带式转鼓真空过滤机,其主要组成部分包括转鼓、分配头、料浆槽及搅拌器等组成。物料过滤时,转鼓侵入料浆中,随着转鼓的回转,搅拌器可使浆料保持悬浮状态。在真空作用下,固体颗粒被吸附在滤布上,滤液则透过滤布,经转鼓内部汇集到分配头排出。滤布离开转鼓后,带着滤饼向卸料辊移动,利用突然转向卸除滤饼,滤带进入洗涤系统,然后经过防偏装置又返回到转鼓面,开始新的过滤过程。 设备特点及适用范围:
折带式真空过滤机的主要特点是借助于行走的滤布来卸除滤饼,滤带不仅起到过滤介质,而且还起到运载滤饼的作用。优点是:①即使滤饼很薄,也能可靠剥落;②所得滤饼含湿率较低;③滤布可以充分洗涤,洗涤液不会混入料浆中;④利用折带卸料,可省去鼓风机吹料系统,因此特别适用于过滤容易堵塞滤布的料浆。主要应用于金属氢氧化物,高炉灰尘、造纸业、石油化学制品,氧化铁浆,各种工业污泥脱水等。 折带式参考数据
机型
项目 |
GD
10/2.0 |
GD
15/2.5 |
GD
20/2.5 |
GD
25/2.5 |
GD
30/3.0 |
GD
35/3.0 |
GD
40/3.0 |
GD
45/3.0 |
GD
50/3.0 |
GD
60/3.3 |
GD
70/3.3 |
GD
75/3.3 |
GD
80/3.3 |
过滤面积
(m) |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
60 |
70 |
75 |
80 |
真空度
(MPa) |
0.06-
0.08 |
0.06-
0.08 |
0.06-
0.08 |
0.06-
0.08 |
0.06-
0.08 |
0.06-
0.08 |
0.06-
0.08 |
0.06-
0.08 |
0.06-
0.08 |
0.06-
0.08 |
0.06-
0.08 |
0.06-
0.08 |
0.06-
0.08 |
给料浓度
(g/L) |
80-130 |
80-130 |
80-130 |
80-130 |
80-130 |
80-130 |
80-130 |
80-130 |
80-130 |
80-130 |
80-130 |
80-130 |
80-130 |
下料干度 |  40% |  40% |  40% |  40% |  40% |  40% |  40% |  40% |  40% |  40% |  40% |  40% |  40% |
日生产量
(t/d) |
3-5 |
4-6 |
5.5-8 |
6.5-9 |
8-10 |
9.5-11.6 |
11-13.2 |
12-15 |
13.5-16.5 |
15-20 |
17-23 |
18-24.5 |
20-26 |
洗布水压力
(MPa) |
0.4-0.5 |
0.4-0.5 |
0.4-0.5 |
0.4-0.5 |
0.4-0.5 |
0.4-0.5 |
0.4-0.5 |
0.4-0.5 |
0.4-0.5 |
0.4-0.5 |
0.4-0.5 |
0.4-0.5 |
0.4-0.5 |
转鼓电机
功率(kw) |
2.2 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
5.5 |
5.5 |
5.5 |
5.5 |
外形尺寸
(mm) |
3688
X2693X1925 |
4000X
3370X
2750 |
4600X
3370X
2750 |
5800X
3370X
2750 |
5200X
3370X
2750 |
5450X
4343X
3570 |
5900X
4343X
3570 |
6350X
4343X
3570 |
6932X
4343X
3570 |
7632X
4570X
X3570 |
8362X
4570X
3570 |
10064
X4570
X3570 |
10064
X4723
X3850 |
设备重量
(kg) |
4510 |
5421 |
6332 |
7239 |
8442 |
9551 |
10967 |
12458 |
13372 |
14876 |
16281 |
17294 |
1859
0 |
|
